Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

13 de octubre de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta MIZAR
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de discos y tambores para el sistema de frenado de la industria automotriz que incluye, entre otros equipos, hornos de fusión que representan el 65% del consumo de energía, línea de moldeo y trasportadoras de arena, brazos robotizados, grandes motores, así como sistema de confort para el personal (chillers e iluminación) y refrigeración para tableros eléctricos. Se tiene cuatro bancos de capacitores automáticos de 900 kVAr c/u en las subestaciones de 480V. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 115 kV, 60 Hz
Nivel de tensión del punto de medición: 115 kV
Medición: Mensual
Fecha de medición inicial: 01/09/2025
Fecha de medición final: 30/09/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • Todos los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por la normativa IEEE.

  • El voltaje RMS promedio permaneció dentro del rango de ±5% durante todo el periodo de medición, mostrando un comportamiento estable y sin variaciones significativas.

  • Los desbalances de tensión y corriente se mantuvieron por debajo de los valores máximos permitidos, con promedios de 0.36% y 3.16%, respectivamente. Estos valores resultaron muy similares a los del mes anterior (0.4% y 3.02%).

Importante

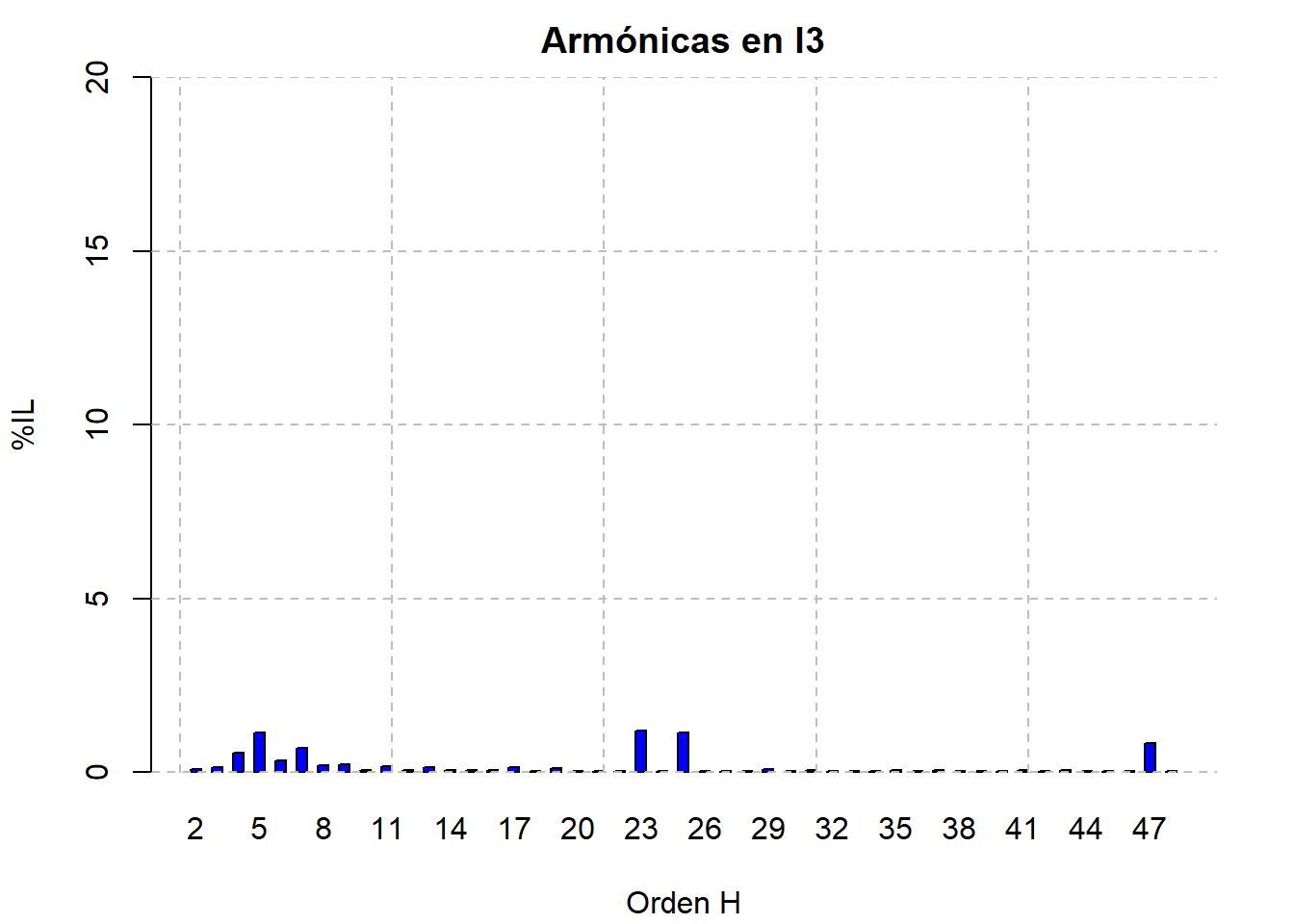

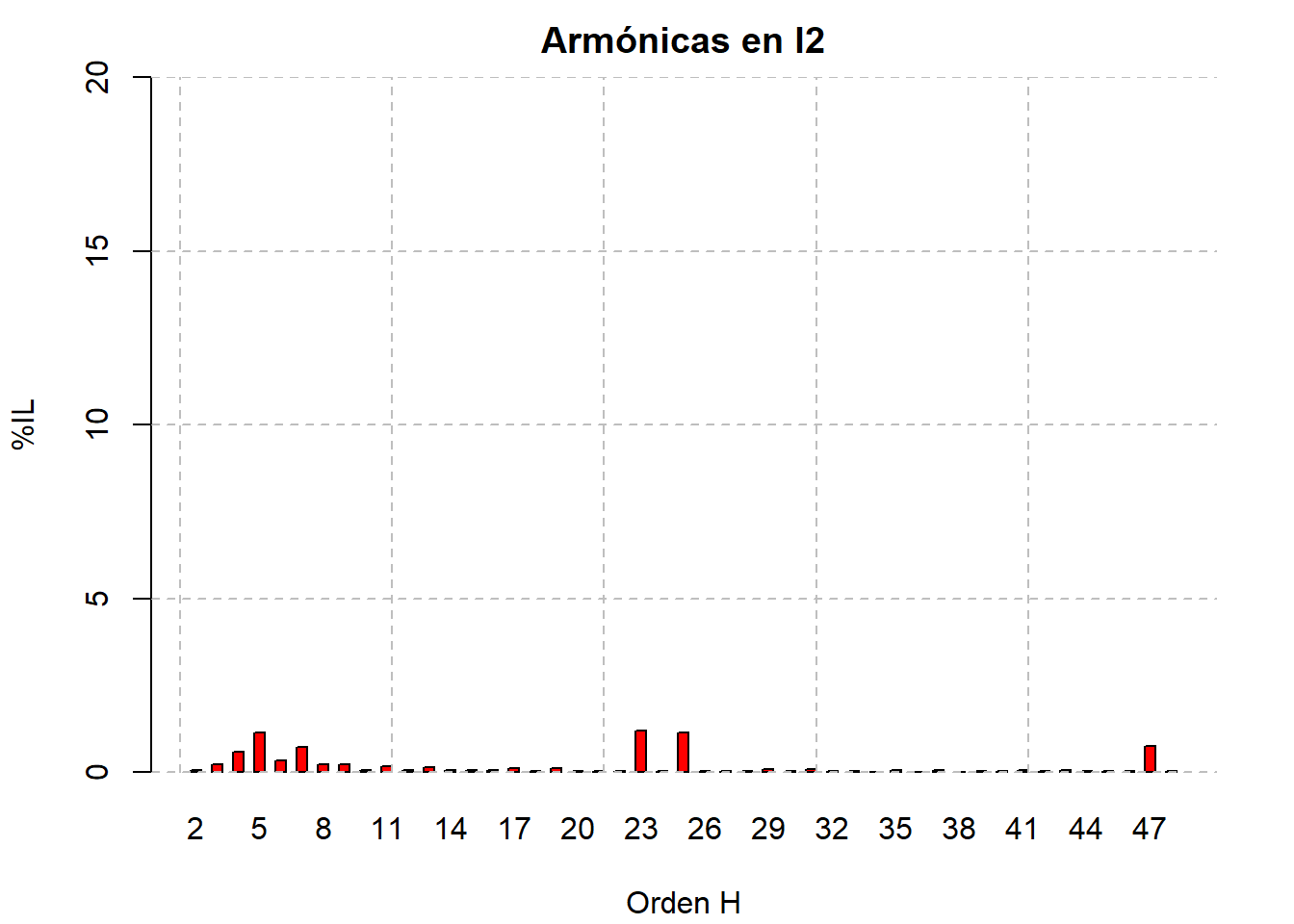

  • Las armónicas de corriente presentaron un patrón similar al mes anterior, con presencia destacada de las 23ª, 25ª y 47ª, cuyas magnitudes superaron a las armónicas de orden bajo (5ª y 7ª). El THD de corriente promedio fue de 2.95%, inferior a los dos meses anteriores que fueron de 6.82% y 4.8%, respectivamente. Aunque este nivel no representa un riesgo inmediato, se mantiene una tendencia estable en meses anteriores.

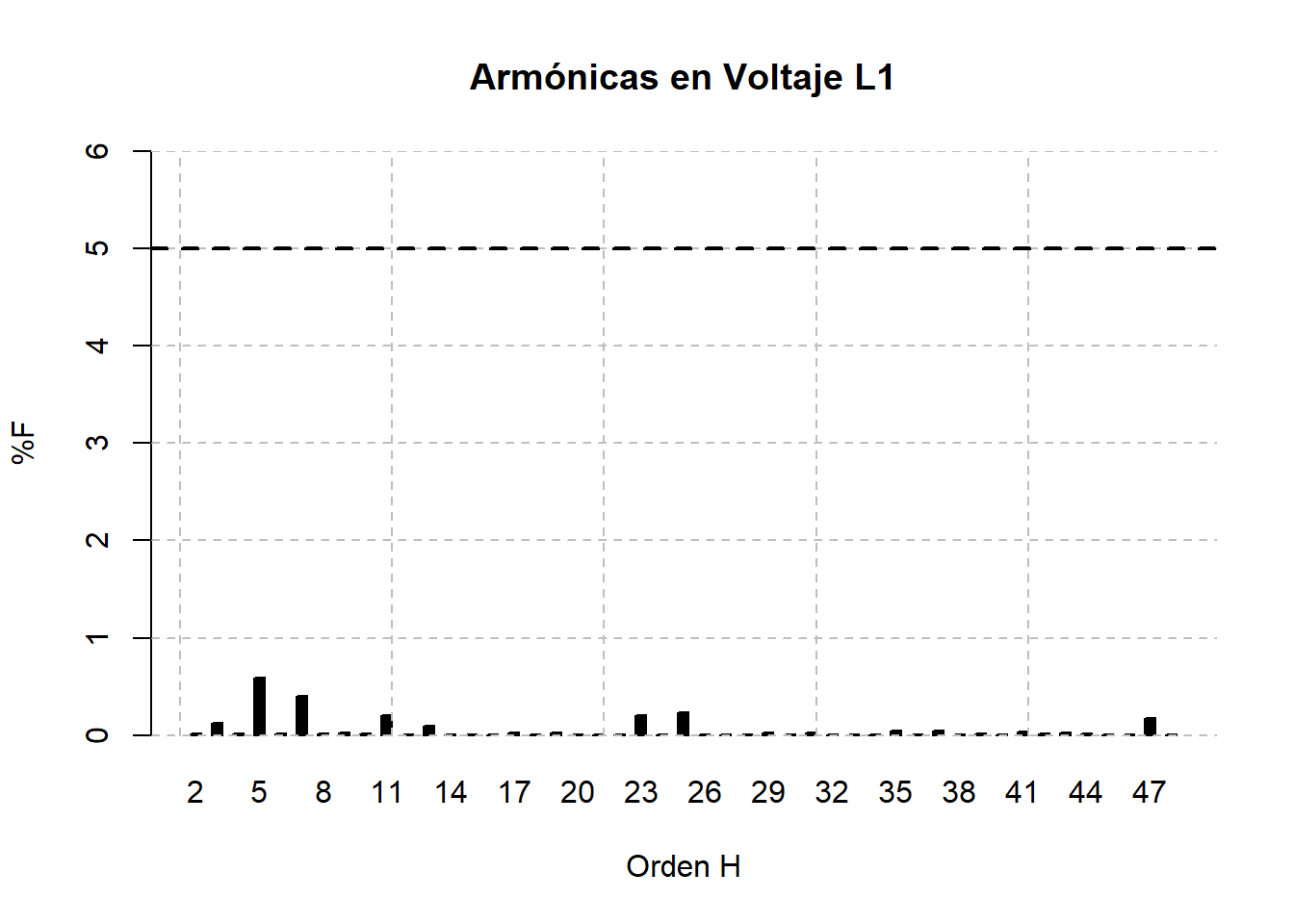

  • Las armónicas de tensión mostraron predominancia en las 5ª, 7ª, 23ª, 25ª, 11ª, 13ª y 47ª. Se recomienda una revisión detallada por posible resonancia en la armónica 25ª, dado que esta frecuencia también presenta alta magnitud en la corriente. El THD de tensión promedio fue de 0.60%, ligeramente menos al mes anterior que fue de 0.71%. Cabe resaltar que las armónicas 23ª y 25ª superaron en magnitud a las 11ª y 13ª, situación que se observó desde el mes anterior, lo que refuerza la necesidad de verificar una posible resonancia en las armónicas 23ª o 25ª.

  • Durante casi todos los días del periodo se registraron inyecciones de hasta 1,900 kVAr hacia la red, fenómeno recurrente desde marzo. Se sugiere revisar la operación de los bancos de capacitores y realizar ajustes para eliminar la inyección de potencia reactiva no deseada.

Precaución

  • La inyección continua de kVAr provoca que el factor de potencia oscile entre atraso y adelanto a lo largo del día. Esta condición operativa es indeseable y podría ocasionar problemas de tensión en la red de baja tensión, además de favorecer fenómenos de resonancia en torno a la armónica 25ª.

  • Se recomienda llevar a cabo un estudio de resonancia que permita identificar las causas de los niveles elevados en las armónicas 23ª, 25ª y 47ª, y definir medidas correctivas.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 114696.26 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.95 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 0.78 0 - 5 %
THDi % 8.28 ---
Flicker Pst 0.16 0-1 p.u.
Flicker Plt 0.15 0-0.8 p.u.
Desbalance Dv % 0.36 0 - 2 %
Desbalance Di % 3.16 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
1,381.40 1,615.21 17,024.42 15,335.17 24,670.54 25,750.53 26,410.84
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−1,963.71 −548.54 4,977.95 4,539.91 8,949.10 10,362.28 14,251.87
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
1,499.53 1,703.33 17,894.30 16,155.20 25,944.00 27,061.78 27,931.20
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.73 0.90 0.96 0.95 0.99 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.34 0.46 0.61 0.61 0.78 0.87 1.07
THDi (%)
min. p5 p50 mean. p95 p99 max.
0.94 1.23 2.02 2.95 8.28 10.20 16.34
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.21 0.25 0.31 0.31 0.36 0.39 0.46
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.33 0.49 0.76 1.18 3.16 4.57 6.25
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.94 59.99 60.00 60.00 60.01 60.03 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
112,778.32 113,687.08 114,723.74 114,696.26 115,616.02 115,927.17 116,308.82
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
7.32 8.67 90.26 81.40 130.87 136.36 142.89
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.03 0.05 0.09 0.10 0.16 0.21 6.82
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.06 0.07 0.10 0.12 0.15 0.33 2.98

Sección: Potencias

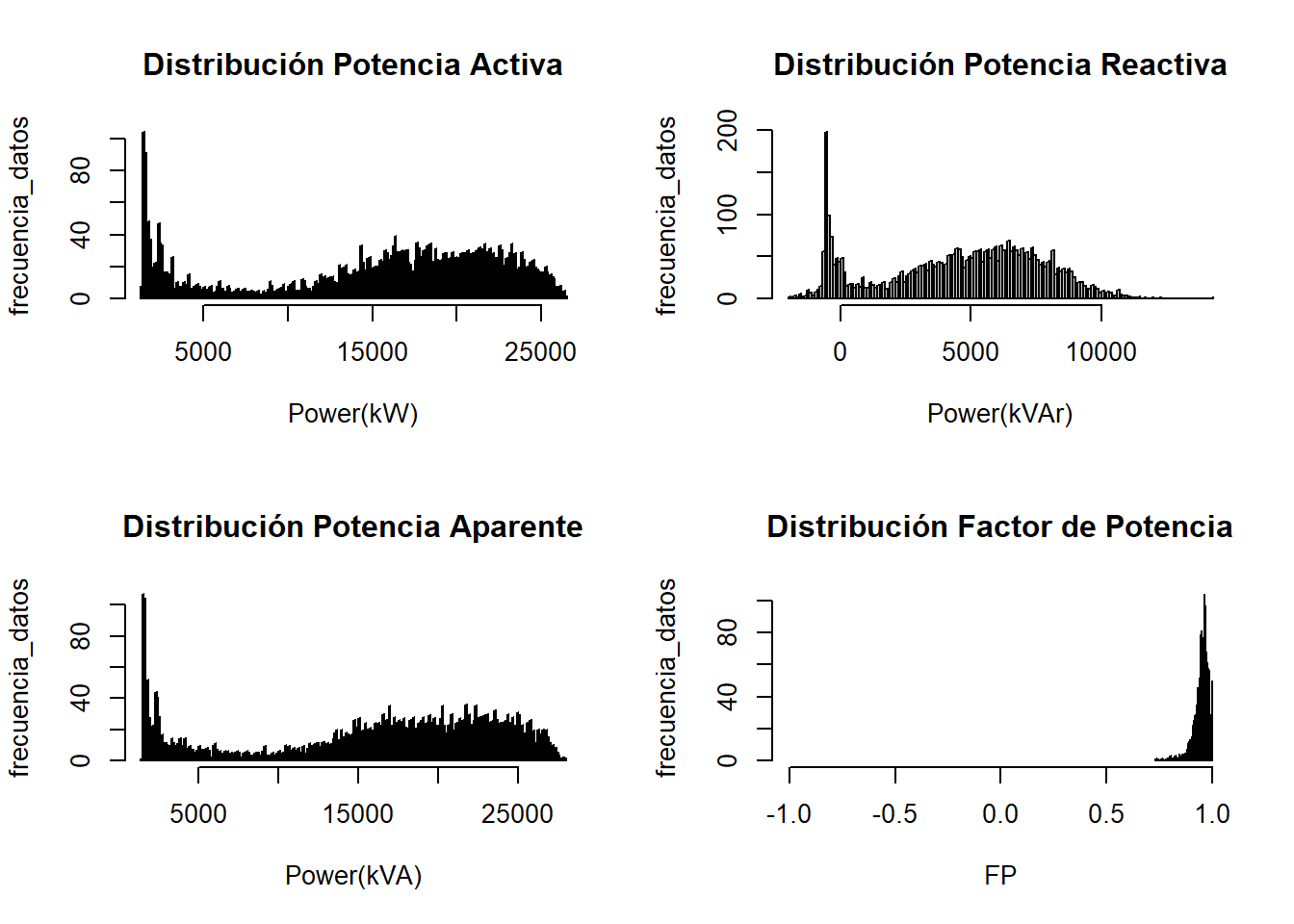

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. : 1381 Min. :-1964 Min. : 1500 Min. :0.73
1st Qu.:10997 1st Qu.: 2339 1st Qu.:11820 1st Qu.:0.94
Median :17024 Median : 4978 Median :17894 Median :0.96
Mean :15335 Mean : 4540 Mean :16155 Mean :0.95
3rd Qu.:21193 3rd Qu.: 6917 3rd Qu.:22439 3rd Qu.:0.97
Max. :26411 Max. :14252 Max. :27931 Max. :1.00

Sección: Voltajes RMS

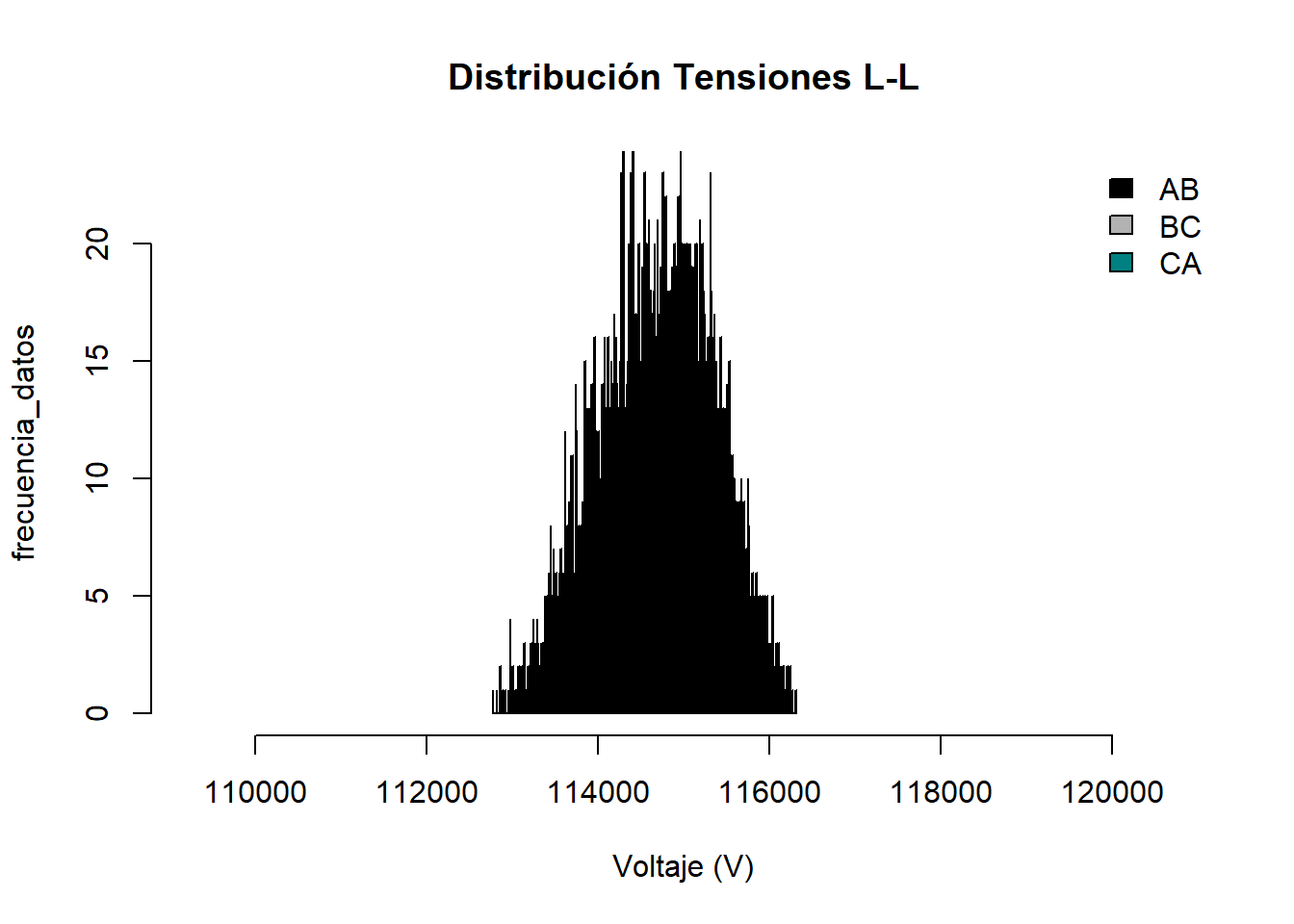

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :113199 Min. :112778 Min. :113036
1st Qu.:114467 1st Qu.:114079 1st Qu.:114314
Median :114892 Median :114520 Median :114756
Mean :114865 Mean :114495 Mean :114728
3rd Qu.:115275 3rd Qu.:114919 3rd Qu.:115152
Max. :116309 Max. :115949 Max. :116169

Sección: Corrientes RMS

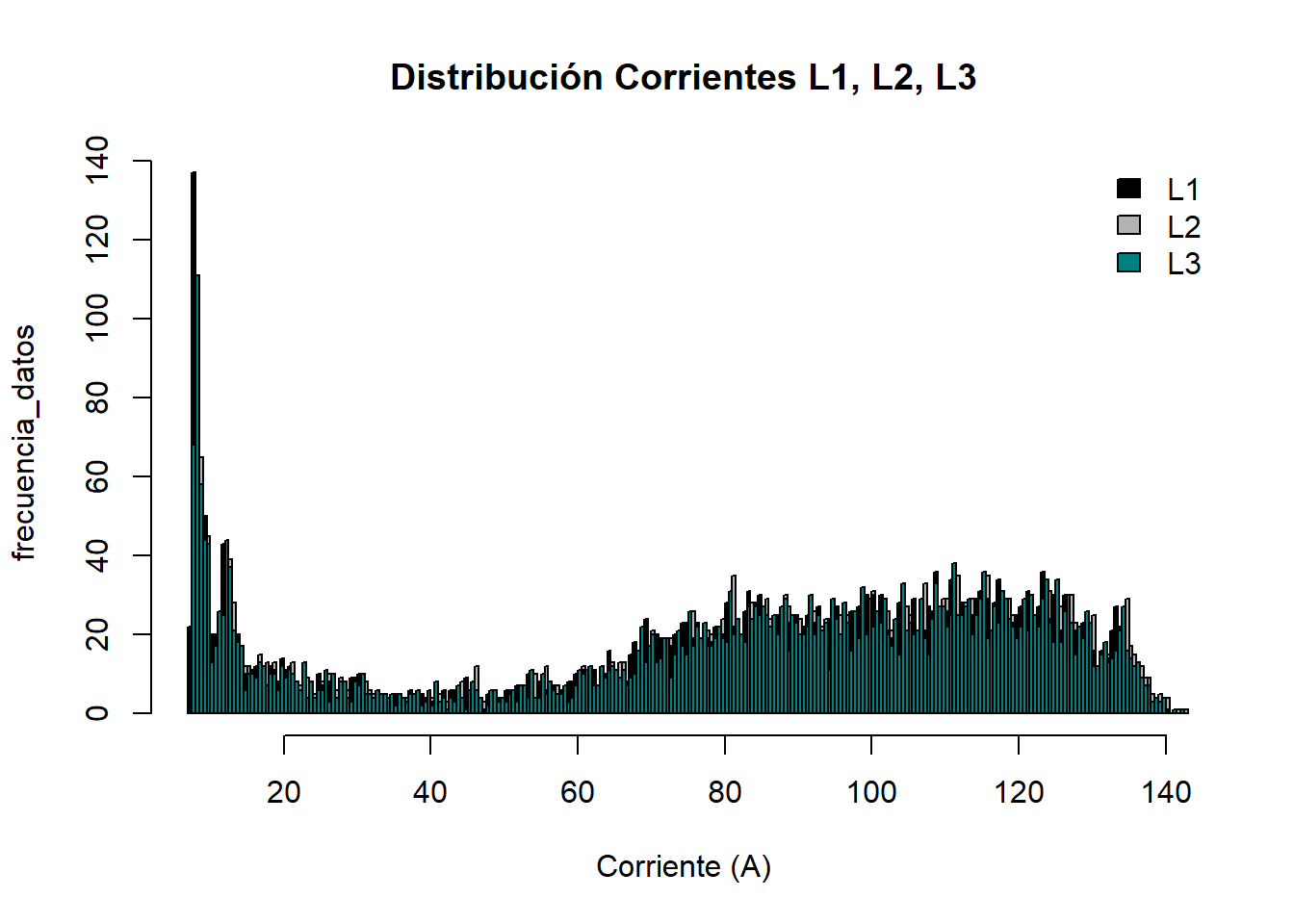

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 7.3 Min. : 7.6 Min. : 7.6
1st Qu.: 58.9 1st Qu.: 60.3 1st Qu.: 59.8
Median : 89.6 Median : 90.9 Median : 90.3
Mean : 80.8 Mean : 81.9 Mean : 81.5
3rd Qu.:112.3 3rd Qu.:113.6 3rd Qu.:113.1
Max. :141.5 Max. :142.9 Max. :142.3

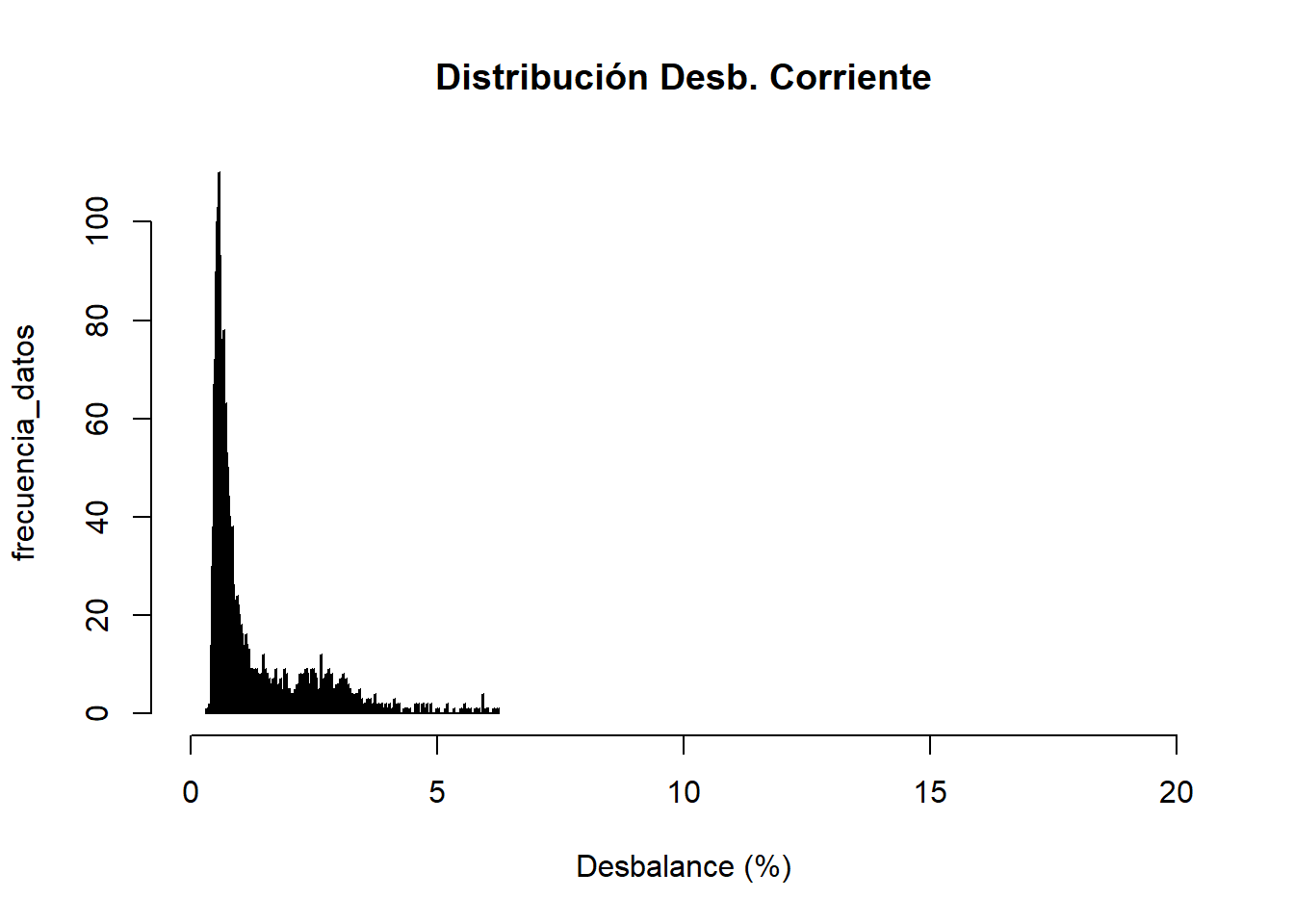

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :0.33 Min. :0.21
1st Qu.:0.59 1st Qu.:0.28
Median :0.76 Median :0.31
Mean :1.18 Mean :0.31
3rd Qu.:1.38 3rd Qu.:0.33
Max. :6.25 Max. :0.46

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.94
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.05

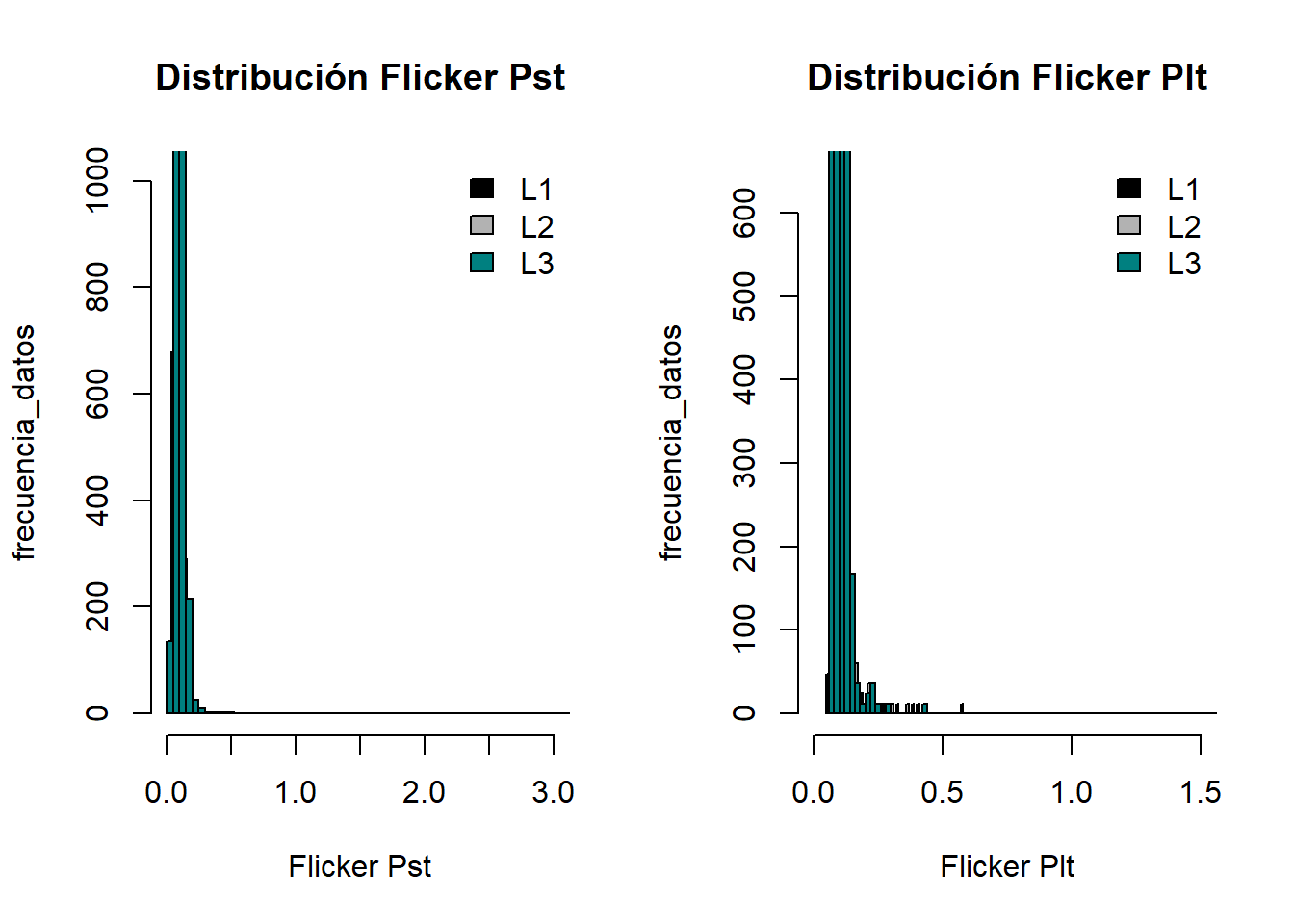

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0350 Min. :0.03300 Min. :0.0350 Min. :0.059 Min. :0.0560 Min. :0.0610
1st Qu.:0.0690 1st Qu.:0.06700 1st Qu.:0.0720 1st Qu.:0.087 1st Qu.:0.0830 1st Qu.:0.0880
Median :0.0940 Median :0.09100 Median :0.0940 Median :0.105 Median :0.1040 Median :0.1060
Mean :0.0993 Mean :0.09682 Mean :0.1026 Mean :0.113 Mean :0.1116 Mean :0.1256
3rd Qu.:0.1190 3rd Qu.:0.11600 3rd Qu.:0.1180 3rd Qu.:0.121 3rd Qu.:0.1192 3rd Qu.:0.1210
Max. :3.8680 Max. :3.84400 Max. :6.8160 Max. :1.736 Max. :1.6830 Max. :2.9780

Sección: Armónicas en Voltaje

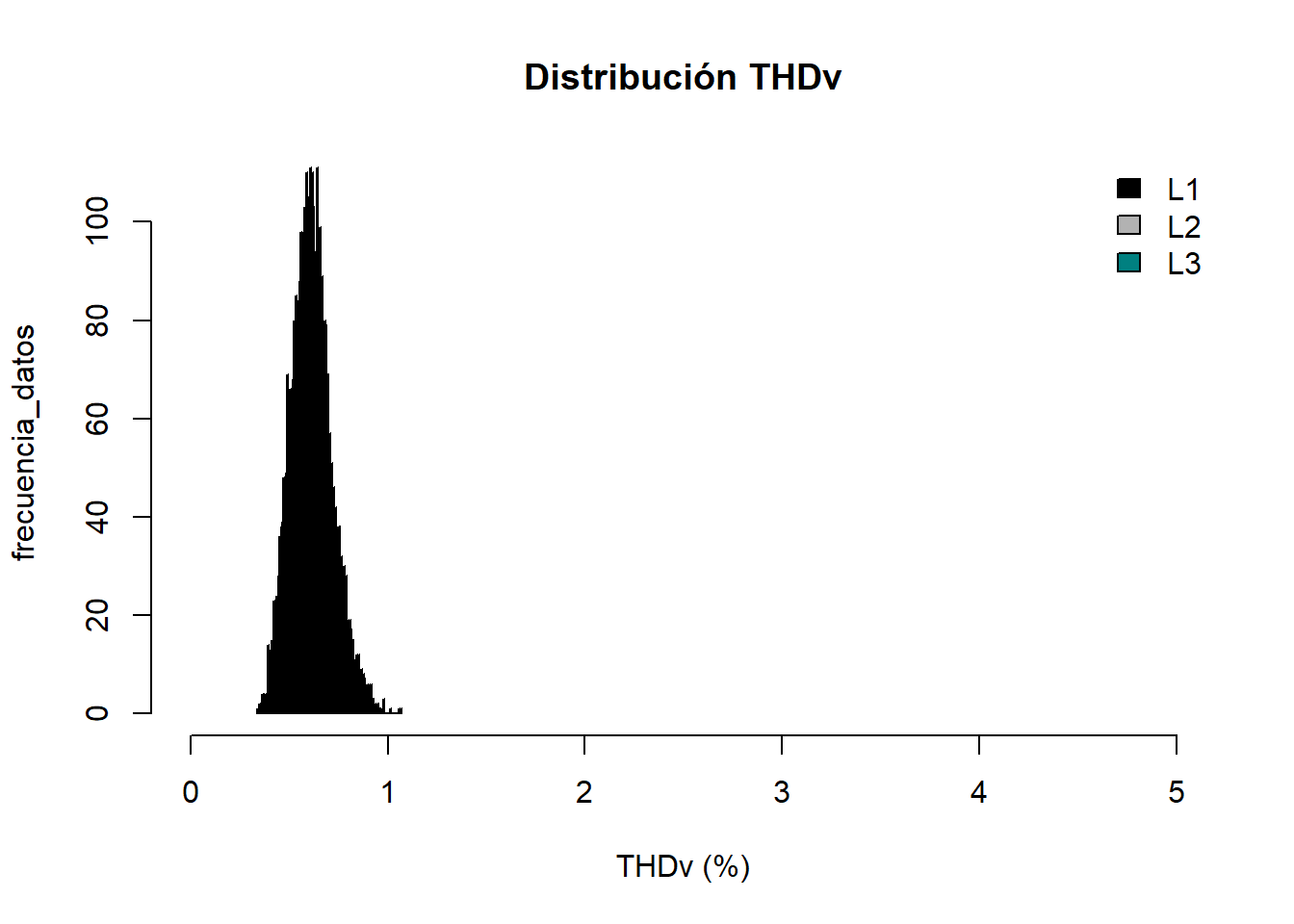

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.35 Min. :0.36 Min. :0.34
1st Qu.:0.53 1st Qu.:0.56 1st Qu.:0.54
Median :0.59 Median :0.62 Median :0.60
Mean :0.60 Mean :0.63 Mean :0.61
3rd Qu.:0.65 3rd Qu.:0.69 3rd Qu.:0.67
Max. :1.01 Max. :1.06 Max. :1.07

Sección: Armónicas en Corriente

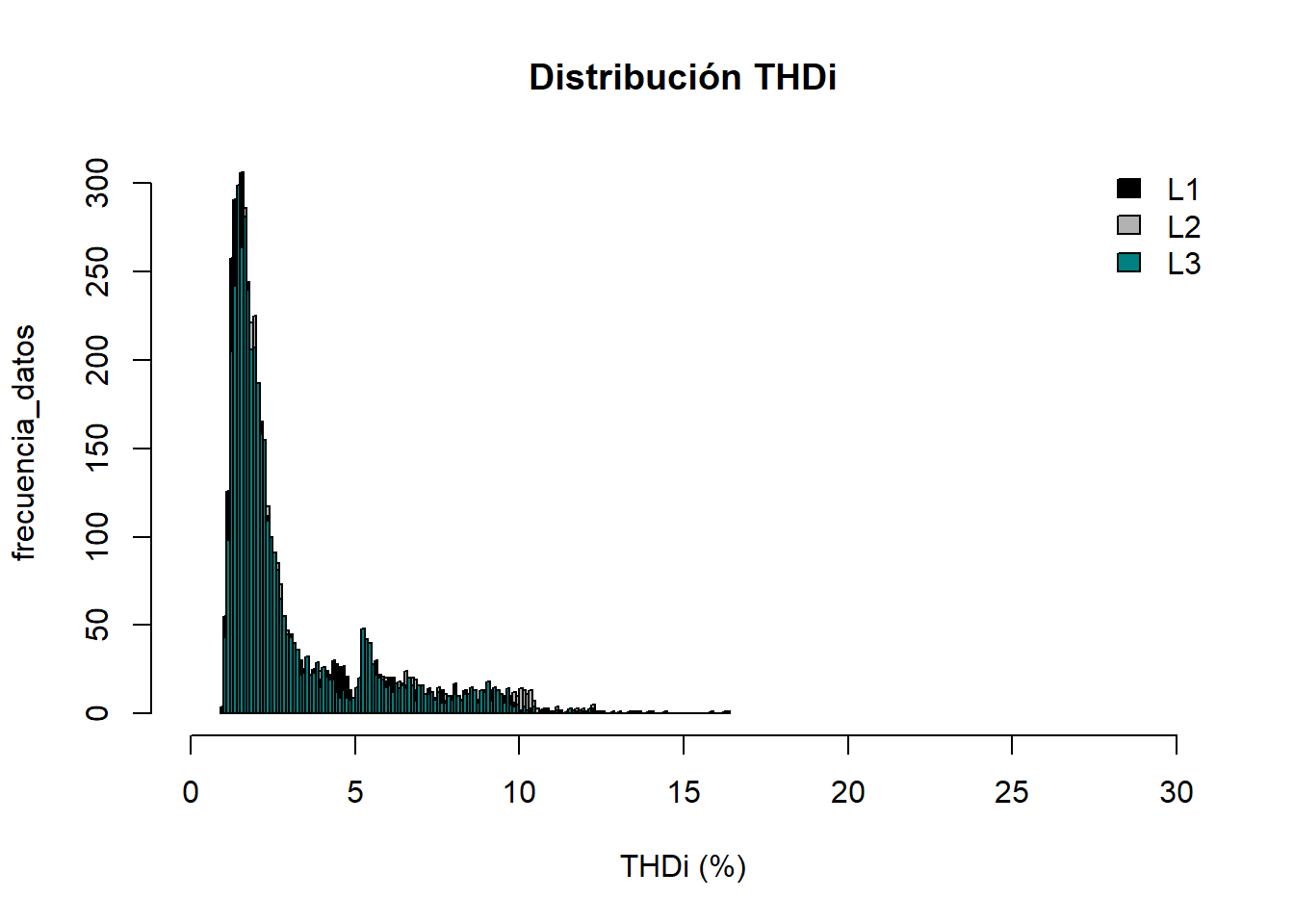

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 0.94 Min. : 1.0 Min. : 1.0
1st Qu.: 1.52 1st Qu.: 1.6 1st Qu.: 1.6
Median : 1.97 Median : 2.0 Median : 2.0
Mean : 2.87 Mean : 3.0 Mean : 3.0
3rd Qu.: 3.18 3rd Qu.: 3.3 3rd Qu.: 3.3
Max. :16.34 Max. :16.2 Max. :15.9
